Циклоидальный редуктор

Серия 800

Циклоидальный редуктор

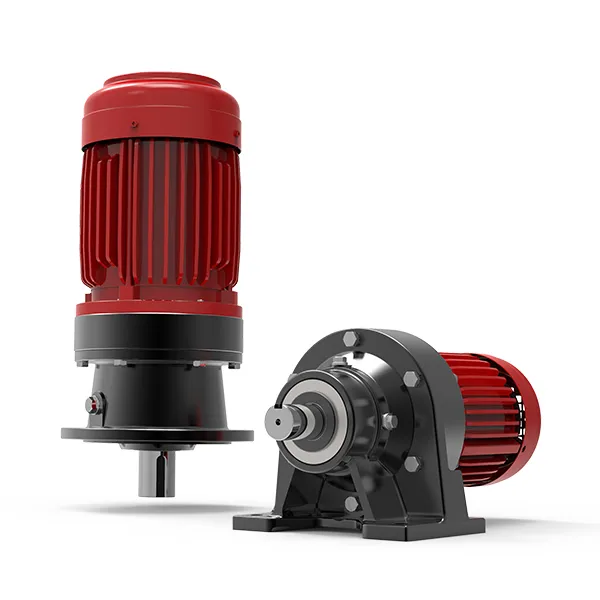

Стандартные циклоидальные редукторы для промышленных и автоматизированных систем

  • Высокая эффективность
    Циклоидальные редукторы для промышленных систем автоматизации используют конструкцию с контактом качения, что существенно снижает трение скольжения и вибрацию в процессе работы. Поскольку нагрузка одновременно распределяется между несколькими зубьями, передача крутящего момента происходит более плавно, а потери энергии минимизируются. КПД может достигать более 96% в одноступенчатых исполнениях и около 92% в двухступенчатых конфигурациях.
  • Высокий уровень устойчивости к перегрузкам
    Благодаря сцеплению циклоидального диска с игольчатыми пальцами (цевочными штифтами) одновременно в работе участвует до 67% зубьев, что улучшает распределение нагрузки и предотвращает повреждение зубьев. Такая конструкция обеспечивает перегрузочную способность редуктора до пятикратного значения номинального крутящего момента, гарантируя надежную защиту даже в сложных эксплуатационных условиях.
  • Надежное качество
    Каждое изделие изготавливается под строгим контролем качества – от обработки материалов до финальной сборки. Применение передач с контактом качения дополнительно повышает долговечность и срок службы редуктора, обеспечивая стабильную производительность и надежную работу в течение длительного времени.
Запросить расчет стоимости
Руководство по эксплуатации
Основные комплектующие циклоидальных редукторов
Циклоидальные редукторы

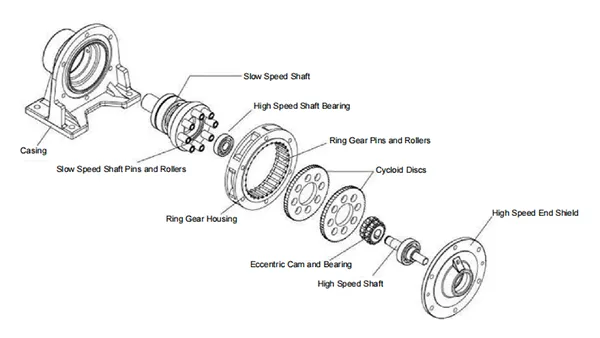

Циклоидальные редукторы состоят из трех основных частей:

  • Узел входного (быстроходного) вала: Включает вал, подшипники и сальники
  • Циклоидальный механизм передачи: состоит из циклоидального диска, эксцентрика и цевков
  • Узел входного (тихоходного) вала: содержит выходной вал, опорные подшипники и уплотнительные манжеты
Таблица соотношения скоростей
Передаточное число Частота питающей сети 50Гц 60Гц
6 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 250 об/мин 300 об/мин
8 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 188 об/мин 225 об/мин
11 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 136 об/мин 164 об/мин
13 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 115 об/мин 138 об/мин
15 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 100 об/мин 120 об/мин
17 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 88.2 об/мин 106 об/мин
21 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 71,4 об/мин 85,7 об/мин
25 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 60 об/мин 72 об/мин
29 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 51,7 об/мин 62,1 об/мин
35 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 42,9 об/мин 51,4 об/мин
43 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 34,9 об/мин 41,9 об/мин
51 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 29,4 об/мин 35,3 об/мин
59 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 25,4 об/мин 30,5 об/мин
71 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 21,1 об/мин 25,4 об/мин
87 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 17,2 об/мин 20,7 об/мин
119 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 12,6 об/мин 15,1 об/мин
143
(13×11)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 10,5 об/мин 12,6 об/мин
165 (15×11) Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 9,1 об/мин 10,9 об/мин
195
(15×13)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 7,7 об/мин 9,2 об/мин
231
(21×11)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 6,5 об/мин 7,8 об/мин
273
(21×13)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 5,5 об/мин 6,6 об/мин
319
(29×11)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 4,7 об/мин 5,6 об/мин
377
(29×13)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 4,0 об/мин 4,8 об/мин
473
(43×11)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 3,2 об/мин 3,8 об/мин
559
(43×13)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 2,7 об/мин 3,2 об/мин
649
(59×11)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 2,3 об/мин 2,8 об/мин
731
(43×17)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 2,1 об/мин 2,5 об/мин
841
(29×29)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 1,8 об/мин 2,1 об/мин
1003
(59×17)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 1,5 об/мин 1,8 об/мин
1247
(43×29)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 1,2 об/мин 1,4 об/мин
1849
(43×43)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,81 об/мин 0,97 об/мин
1479
(87×17)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 1,0 об/мин 1,2 об/мин
2065
(43×29)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,73 об/мин 225 об/мин
2537
(59×43)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,59 об/мин 0,71 об/мин
3481
(59×59)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,43 об/мин 0,52 об/мин
3045
(87×35)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,49 об/мин 0,59 об/мин
4437
(87×51)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,34 об/мин 0,41 об/мин
5133
(87×59)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,29 об/мин 0,35 об/мин
7569
(87×87)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,20 об/мин 0,24 об/мин
6177
(87×71)		 Частота вращения входного вала 1500 об/мин 1800 об/мин
Частота вращения выходного вала 0,24 об/мин 0,29 об/мин
Нужны надежные редукторы для вашего производства?

Поговорите с нашими экспертами и найдите редукторы, которые соответствуют вашей сфере применения

Почему выбирают нас

Transcyko специализируется на разработке и производстве промышленных редукторов и редукторов скорости. С более чем 40 годами опыта мы предоставляем решения для индустрий по производству пластика и резины, химической промышленности, металлургии и энергетики. С производственными площадями в 40,000 м² расположенными в Нанкине и на Тайване мы производим до 60 000 промышленных редукторов в год.

  • Почему выбирают насБолее 40 лет опыта производства промышленных редукторов
  • Почему выбирают насБлизкое сотрудничество с Индустриальным Технологическим Исследовательским Институтам (ITRI)
  • Почему выбирают насПрофессиональные машины и оборудование для тестирования из Германии и Японии
  • Почему выбирают насСертифицированы по ISO 9001, ISO 14001, ISO 45001 и ISO 50001 стандартам
  • Почему выбирают насГоды сотрудничества с международными партнерами

Циклоидальные редукторы – это механическое устройство для передачи и преобразования вращения. Они используются для снижения скорости и увеличения крутящего момента. Они работают за счет эксцентрикового механизма, который приводит в движение циклоидальные диски, входящие в сцепление с цевочными штифтами внутри корпуса. Такое движение преобразует вращательное движение двигателя на входе в стабильный выходной сигнал с пониженной частотой вращения, обеспечивая плавную передачу мощности и стабильную работу.

Циклоидальные редукторы отличаются компактной конструкцией, обеспечивают высокие передаточные числа и обладают значительной нагрузочной способностью. Они характеризуются малым люфтом и высокой стойкостью к ударным нагрузкам, что делает их оптимальным решением для оборудования, где требуется точное позиционирование, плавное движение и надежная работа при высоких и переменных нагрузках.

Подбор подходящего редуктора требует учета значений крутящего момента, передаточного числа, доступного монтажного пространства и условий эксплуатации. Также важно оценивать характер нагрузки, режим работы и эксплуатационные условия. Это обеспечит эффективную работу оборудования и его долговечность.

Входной вал передает вращательную энергию от электродвигателя в редуктор и обеспечивает возникновение эксцентрикового движения внутри механизма. Точность изготовления, балансировка и соосность вала напрямую влияют на КПД редуктора, его устойчивость к вибрации и общий срок службы.
