    Редукторы для градирен

    Промышленные редукторы для привода вентиляторов градирен

    Редукторы, применяемые в градирнях, спроектированы для обеспечения стабильной передачи мощности и надежного управления движением. Они позволяют эффективно приводить в действие крупные вентиляторные системы даже при непрерывной нагрузке и изменяющихся погодных условиях. Благодаря точному сопряжению зубчатых колес и плавной передаче крутящего момента такие редукторы обеспечивают тихую работу, стабильную производительность и продолжительное использование. Прочная конструкция и герметичный корпус защищают от воздействия влаги и коррозии, что делает данные редукторы пригодными для длительной эксплуатации в системах охлаждения.

    Запросить расчет стоимости
    Руководство по эксплуатации
    Преимущества редукторов разработанных для использования в градирнях
    • Конструкция выходного вала
      Конический вал с конусностью 1:10 обеспечивает точную центровку
      Легкая установка и возможность убрать лопасти вентилятора
      Равномерное распределение нагрузки для стабильной работы
    • Анти-вибрационный дизайн
      Увеличенный пролет между подшипниками на выходном валу повышает стабильность работы и снижает вибрацию во время эксплуатации вентилятора
      Равномерное распределение нагрузки достигается за счет симметричного расположения крепежных болтов, что помогает сохранить баланс и обеспечивает прочность конструкции
    • Эффективное охлаждение
      Увеличенная поверхность теплоотдачи и усовершенствованная крышка, улучшающая воздушный поток, помогают поддерживать стабильную температуру редуктора во время работы
      При длительной эксплуатации редуктора или в условиях высоких температур можно дополнительно установить охлаждающие змеевики
    • Низкий уровень шума
      Высокий коэффициент перекрытия зубьев обеспечивает более плавную работу передачи
      Прецизионные зубчатые колеса, изготовленные по стандарту DIN 6, снижают вибрацию и уровень рабочего шума
    • Простое обслуживание
      Через заранее просверленные отверстия можно установить удлинительные трубки, что дает возможность получить доступ к сапуну, заливным и сливным портам снаружи рабочей зоны
      Смотровое окно расположено выше уровня масла, так что можно проверить состояние зубчатых колес внутри редуктора без слива масла
      Запатентованная S-образная конструкция сапуна помогает предотвратить утечку масла и делает обслуживание более чистым и простым
    Таблица для выбора

    Скорость входного вала: 1750 об/мин

    Скорость выходного вала (об/мин) Передаточное
    число     		Мощность электродвигателя (кВт)
    55 75 90 110 132 160 200 250 280
    280 6.3 - - - - - - - - -
    245 7.1 - 045 045 045 - - - - -
    220 8 - 045 045 045 050 055 - - -
    195 9 - 045 045 050 050 055 060 - -
    175 10 - 045 045 050 050 055 060 065 -
    155 11.2 045 045 050 050 055 060 065 070 070
    140 12.5 045 045 050 050 055 060 065 070 075
    125 14 - 055 055 055 060 065 070 075 075
    110 16 - 055 055 055 065 070 075 075
    97 18 - 055 055 060 065 070 075

    Скорость входного вала: 1160 об/мин

    Скорость выходного вала (об/мин) Передаточное
    число     		Мощность электродвигателя (кВт)
    55 75 90 110 132 160 200 250 280
    185 6.3 - - - - 60 60 65 65
    165 7.1 45 45 - - 60 60 65 70
    145 8 45 45 50 55 60 60 65 70
    130 9 45 50 50 55 60 65 65 75
    115 10 45 50 50 55 60 65 70 75 75
    105 11.2 50 50 55 60 65 65 75 75
    93 12.5 50 50 60 65 65 70 75
    83 14 55 55 60 65 70 70 75
    73 16 55 55 65 70 75 75
    64 18 55 60 70 70 75

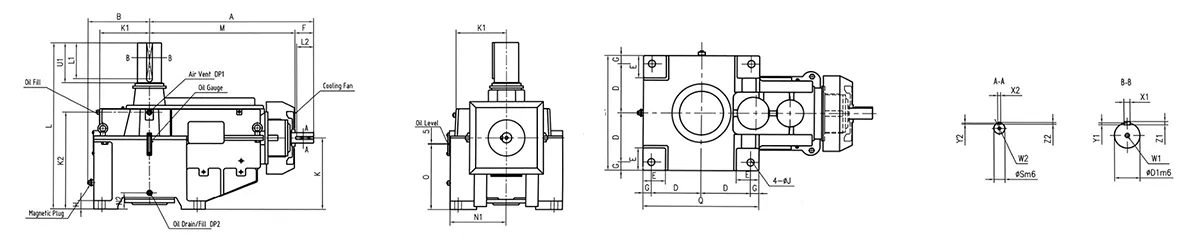

    Все размеры (мм)

    Размер рамы A B M D Q G H Крепежный болт (J) L K E Масса (кг) Вместимость масла （л） O
    45 725 260 645 200 470 35 38 28 (M24) 725 290 95 365 24 260
    50 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    55 794 290 714 225 530 40 40 35 (M30) 795 320 105 435 34 290
    60 865 305 750 240 560 40 45 35 (M30) 900 370 105 660 55 335
    65 946 325 831 260 600 40 45 35 (M30) 990 395 105 830 75 360
    70 965 350 850 275 650 50 52 42 (M36) 1010 415 135 960 90 375
    75 1018 370 903 295 690 50 52 42 (M36) 1045 450 135 1250 110 410
    Все размеры
    Нужны надежные редукторы для вашего производства?

    Поговорите с нашими экспертами и найдите редукторы, которые соответствуют вашей сфере применения

    Почему выбирают нас

    Transcyko специализируется на разработке и производстве промышленных редукторов и редукторов скорости. С более чем 40 годами опыта мы предоставляем решения для индустрий по производству пластика и резины, химической промышленности, металлургии и энергетики. С производственными площадями в 40,000 м² расположенными в Нанкине и на Тайване мы производим до 60 000 промышленных редукторов в год.

    • Почему выбирают насБолее 40 лет опыта производства промышленных редукторов
    • Почему выбирают насБлизкое сотрудничество с Индустриальным Технологическим Исследовательским Институтам (ITRI)
    • Почему выбирают насПрофессиональные машины и оборудование для тестирования из Германии и Японии
    • Почему выбирают насСертифицированы по ISO 9001, ISO 14001, ISO 45001 и ISO 50001 стандартам
    • Почему выбирают насГоды сотрудничества с международными партнерами

    При выборе редукторов для вентиляторов градирен важно учитывать такие факторы, как размер градирни расход воздуха и тип используемого вентилятора. Редуктор должен полностью обеспечивать крутящий момент для эффективной работы вентилятора. Он в свою очередь будет зависеть от диаметра вентилятора, частоты вращения и выбранного передаточного отношения. Также нужно принимать во внимание условия окружающей среды. Здесь учитывается температура, влажность и возможность воздействия веществ, способствующих коррозии. Наконец, редукторы с простой и удобной конструкцией для обслуживания помогают сократить время простоя и эксплуатационные расходы.

    Для бесперебойной работы редуктора за ним требуется уход. Масло должно меняться или пополняться своевременно для того чтобы сохранять шестерни в смазанном состоянии и предотвратить изнашивание. Также важно проверять на наличие нехарактерных шумов или вибрации оборудования, так как это может быть ранним показателем наличия проблем. Поддержка чистоты поможет предотвратить наслоение грязи и пыли, что может замедлить работу редуктора со временем. В дополнениие, всегда важно проверять схождение настроек электродвигателя, редуктора и вентилятора, это поможет системе работать без проблем и в течение долгого времени.

    Продолжительность использования зависит от условий работы и частоты технического обеспечения. С регулярным смазыванием, проверкой оборудование и правильным использованием высококачественный редуктор для градирен может использоваться более 10 лет.
